一、用途:

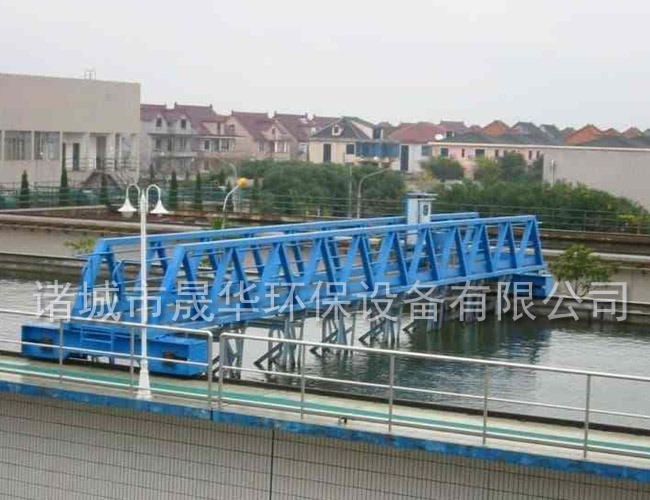

主要用給水工程中平流沉淀池的排泥，吸泥方式根據用戶的要求，由虹吸式和泵吸式、泵虹兩吸式等三種可供選擇。虹吸式采用潛水泵配水射器或真空泵來形成真空，利用沉淀池與排泥槽內的液位差排泥，泵吸式直接采用潛污泵抽取沉淀污泥。
二、工作原理:
設備主要由行車梁、集泥裝置、吸泥裝置、驅動裝置及電氣控制裝置等部件組成。集泥裝置、吸泥裝置隨行車梁在驅動裝置的驅動下及限位開關的控制下，按池面兩側所設定的軌道做直線往復運動。集泥裝置不斷將池底污泥送于吸泥裝置的吸口，利用泵的抽吸排除池外。
虹吸式采用潛水泵配水射器或真空泵來形成虹吸，利用沉淀池與排泥槽內的液位差來排泥。泵吸式直接采用潛污泵來抽取沉淀污泥。
三、產品特點：
1、 傳動裝置采用軸裝式減速機或法蘭直聯型減速機，外形精巧，拆裝方便。
2、 驅動車輪帶由自動糾偏功能，可確保吸泥機長距離運行無啃軌、爬軌現象。
3、 吸泥系統可舍反沖洗裝置，以排除管路堵塞等意外。
4、 泵吸式或泵虹兩吸式采用無堵塞潛污泵，啟動許速，無需引水裝置，操作維護簡便。潛污泵與吸泥系統聯接，不停池放水即可對潛污泵進行檢修或更換。
5、 可采用PLC控制，根據需要設置吸泥機的全程、半程運行方式。吸泥機的周期可采用時間控制，也可附泥位檢測池底積泥情況自動運行。
6、 虹吸泥機吸管上可設排泥量調節裝置，可根據排泥濃度自動調整出泥量以便節約用水。
四、主要技術參數:
|
項目 型號 |
池寬 m |
池深 m |
行車速度 m/min |
驅動功率 kw |
|
HGX-4 |
4 |
3.5-5 |
1-1.2 |
0.37×2 |
|
HGX-6 |
6 |
3.5-5 |
1-1.2 |
0.37×2 |
|
HGX-8 |
8 |
3.5-5 |
1-1.2 |
0.37×2 |
|
HGX-10 |
10 |
3.5-5 |
1-1.2 |
0.37×2 |
|
HGX-12 |
12 |
3.5-5 |
1-1.2 |
0.37×2 |
|
HGX-14 |
14 |
3.5-5 |
1-1.2 |
0.55×2 |
|
HGX-16 |
16 |
3.5-5 |
1-1.2 |
0.75×2 |
|
HGX-18 |
18 |
3.5-5 |
1-1.2 |
0.75×2 |
|
HGX-20 |
20 |
3.5-5 |
1-1.2 |
0.75×2 |
|
HGX-22 |
22 |
3.5-5 |
1-1.2 |
0.75×2 |
|
