簡介：
重力式無閥濾池是指一種不設閘閥利用水力條件自動控制反沖洗的小型過濾構筑物。20世紀70年代由日本引進，適用于中小型水廠 。
原理：
重力式無閥濾池是根據過濾水頭損失隨過濾延續時間而增長，利用虹吸作用原理造成反向壓差進行自動反沖洗的一種小型快濾池。
特點：
重力式無閥濾池的主要優點是不需采用大型閘閥，自動運行；
運行過程：
過濾時，渾水經進水分配槽，由進水管進入虹吸上升管，再經傘形頂蓋下面的擋板后，均勻地分布在濾料層上，通過承托層、小阻力配水系統進入底部配水區。濾后水再經連通渠上升到?jīng)_洗水箱。當水箱水位達到出水渠口的溢流堰后，溢入渠內，后流入清水池 。
型式標準舉例：

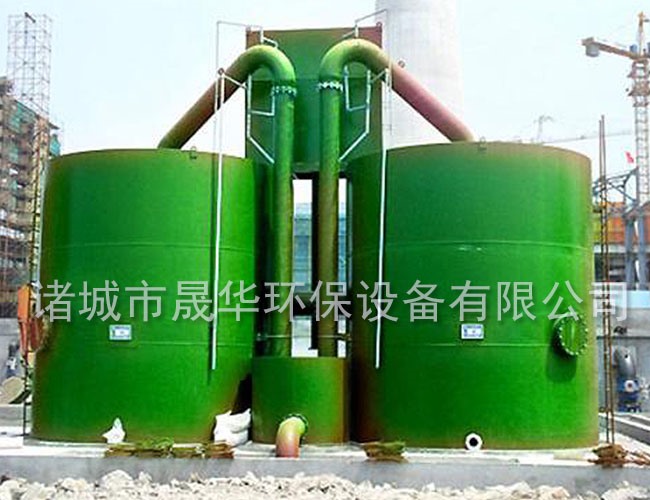

SHCBL-II、SHDLB-II、SHDLB-III型系列鋼制重力式無閥過濾器進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化。設備一體化進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶可需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，采用瀝青砂柔性基礎。
技術參數：
濾速：10 m/h
平均反沖洗強度：15 L/m2?s
反沖洗歷時：5分鐘期
終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
反沖洗膨脹高度：700*40%外加100mm
安全高濾料層高度：700mm
承托層厚度270mm
進水濁度：不大于20度（用于地表水凈化）
出水濁度：不大于3度（用于地表水凈化）
|
